Comment réaliser une semelle filante de fondation ?

5/5 - (1 vote)

Dernière mise à jour le : 26 octobre 2022 par Travaux Maçonnerie

La semelle filante est couramment utilisée pour mettre en œuvre les fondations des maisons et rattacher le sol de la structure. La semelle filante de fondation contribue énormément à la stabilité de l’ouvrage. En effet, lorsqu’une simple fondation en semelle isolée n’est pas suffisante, il faut alors réaliser une fondation plus large, renforcée à l’aide d’armatures. Il s’agit ici de la semelle filante.

Comparez gratuitement des devis pour vos travaux de fondation

Une semelle filante : qu’est-ce que c’est ?

Les fondations ont pour rôle d’assurer la transmission et la répartition des charges supportées par l’ouvrage dans le sol. En fonction de la qualité portante du sol et l’expression de la charge de la structure à reprendre, il faut réaliser des fondations superficielles ou profondes. De ce fait, la semelle filante est la fondation superficielle la plus courante. En général, on utilise ce type de fondation dans le cas d’une construction supérieure à 20 m² et un sol doté d’une bonne portance.

La semelle filante est recommandée dans les régions où il y a un fort risque de gel. Effectivement, le gonflement du sol occasionné par le gel n’a aucun impact sur une semelle filante. C’est un phénomène qu’on trouve souvent dans le cas d’un sol argileux, car l’argile gagne en taille en présence d’eau, soit sous l’effet de l’humidité, puis se désenfle en période sèche.

Obtenez des devis gratuits pour vos travaux de fondation

Étapes de réalisation de semelle filante de fondation en béton

Pour réaliser une semelle filante, vous devez respecter les étapes suivantes.

1- Délimiter la semelle et creuser la fouille

Pour ce faire :

Vous devez décaper la terre végétale sur environ 20 cm de profondeur.
C’est seulement après que vous délimitez l’emplacement de votre semelle à l’aide d’une chaise d’implantation et de cordeaux.
Ensuite, tracez l’emplacement à l’aide d’une bombe de peinture.
Une fois la semelle délimitée, creusez des tranchées pour recevoir les semelles filantes. Cette étape peut se faire à la pelle et à la pioche s’il s’agit d’une petite tranchée. Dans le cas d’une fouille plus importante, vous pouvez utiliser une mini-pelle mécanique.
Pensez alors à coffrer la semelle à l’aide de planches de coffrage avant de mettre en place l’armature et de couler le béton.

2- Ferrailler l’ouvrage

Pour le ferraillage :

Nivelez et compactez d’abord le fond de la fouille au moyen d’une dame manuelle, puis vérifiez la planéité en utilisant un niveau à bulle.
Représentez les murs au cordeau traceur à la surface du béton de propreté.

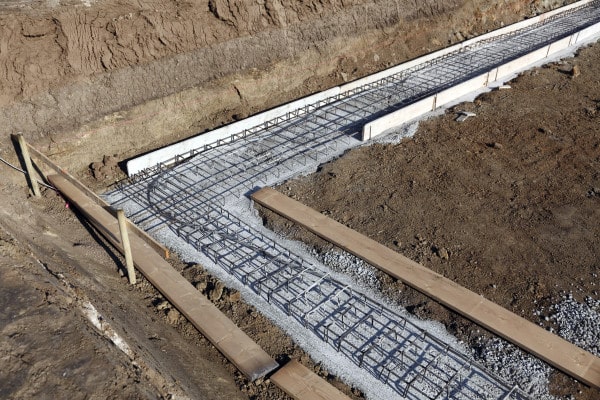

Positionnez ensuite les armatures de semelles au fond des tranchées suivant l’axe du mur.
Utilisez environ 3 à 6 ferraillages spécifiques pour semelles filantes.
Pour un parfait enrobage des armatures, surélevez-les de 4 à 5 cm avec des cales en plastique.

3- Coulage, mise à niveau et finition

L’étape suivante consiste à couler le béton directement dans la tranchée de manière à atteindre la hauteur souhaitée :

Compactez le béton en vous servant d’une aiguille vibrante.
Après le coulage du béton, vous devez égaliser la surface du béton à la règle de maçon.
Puis, assurez une bonne horizontalité grâce à un niveau à bulle.
Enfin, après la mise à niveau, talochez et lissez la surface.

Recevez des devis pour vos travaux de fondation

À quelle profondeur placer une semelle filante de fondation ?

Vous devez vous assurer que le sol d’assise de la fondation se trouvant au niveau inférieur de la semelle filante soit assez profond afin qu’il ne gèle pas. Cette profondeur hors gel dépend bien sûr de la région et de la nature du sol. Elle est de l’ordre de 50 cm sous climat océanique et peut aller jusqu’à 1 mètre en région montagneuse.

Pour obtenir la bonne profondeur, vous devez faire un petit calcul selon la formule suivante :

P = h0+ {A-150/over200}. 0,05

À : désigne l’altitude de la construction en mètre
h0 : désigne la valeur sur la carte pour une altitude inférieure ou égale à 150 mètres. Dans ce cas, on prend tout de suite P = h0.

La semelle filante convient parfaitement aux terrains suffisamment porteurs quand le sol de résistant est situé à moins de 3 m de profondeur.
